Material och processteknik
Substrat
6061 aluminiumlegering CNC integrerad fräsning, med en mattsvart hårdanodiserad ytbehandling; Beläggningen är-nötningsbeständig, korrosionsbeständig-och antireflekterande, lämplig för optisk utrustning och dispenseringsutrustning för att förhindra ströljus och fingeravtryck.
Bearbetningsnoggrannhet
Det övre bågformade klämspåret, det nedre dubbla försänkta hålets gängade installationsläget och det mittersta låsande gängade hålet bearbetas och formas på en gång. Den bågformade -inre cirkeln är nära matchad med den matchande cylindriska ventilkroppen/optiska axeln, och positioneringskoaxialiteten är hög.
Materialfördelar
Lätt, tillräckligt styv, svart anod undviker störningar från utrustningens ljuskällas reflektion vid visuell inspektion, och är resistent mot lim och oljefläckar, vilket gör den lätt att rengöra.
Strukturell och funktionell demontering

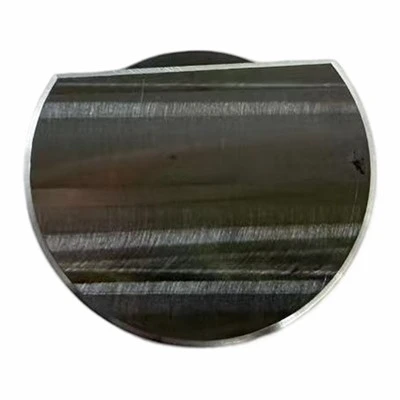

1. Överst krökt halvomfamningsspår
Det inre spåret i bågen används för att passa och klämma fast cylindriska delar (såsom dispenseringsventilkropp, positioneringspelare i rostfritt stål, linshylsa och styraxel). Den bågformade -ytan ökar kontaktytan och är mindre benägen att glida eller böjas efter fastspänning.
2. Nedre dubbelände försänkt gängat spår
Båda sidorna är utrustade med gängade försänkta hål för skruvlåsning på installationsbaser som L--formade fästen, förlängda konsoler och avledningsventilblock. Den försänkta strukturen gör att skruvarna kan döljas helt utan att skjuta ut störningar i rörliga delar.
3. Mellanlåsande gängat hål
Passera vertikalt genom det övre skruvhålet, skruva i ställskruven efter montering, tryck det bågformade-spåret inåt, håll det inre cylindriska arbetsstycket hårt och uppnå snabb låsning, finjustering och demontering.
Kärnapplikationsscenarier
1. Universellt klämsäte för ventilhus för doseringsmaskin med flera huvuden (matchad med en komplett uppsättning delar)
Batchfasta cylindriska sprayventiler och mikrodoseringsventiler, svart anod icke-reflekterande, lämplig för dispenseringsstationer med visuell positionering, enkel demontering och montering, bekvämt för att växla mellan olika specifikationer av ventilkroppar på produktionslinjen.
2. Maskinseende optisk axel/lins monteringsfäste
Mattsvart tar tag i den industriella linshylsan och styr den optiska axeln på utrustningen och eliminerar ströljus i den optiska vägen och förbättrar bildens klarhet.
3. Automatisk utrustningsstyraxelpositionering säte
Fast linjär optisk axel, miniatyrcylinderrör, används för glidbordsstyrning och begränsningsmekanism, lätt och minskar fram- och återgående rörelsebelastning.
5, Klassificering av liknande komponenter
Särskilj rostfritt stål U-formad jacka: Rostfritt stål är tungt och reflekterande, används ofta i slitstarka-arbetsplatser; Denna aluminiumkomponent är lätt, antireflekterande och lämplig för optiska visuella scener;
Skillnad från enkla klämmor med enkla hål: det finns ingen sänkplattform för nedre dubbelinstallation, bara separat klämning, oförmögen att säkert låsa på fler-lagerfästen;
Differentialoptisk plattformsstödblock: Inget bågformat-spännspår, endast upphöjd positionering, oförmögen att klämma fast cylindriska arbetsstycken.
